设计解决方案Design solution

采光通风设计

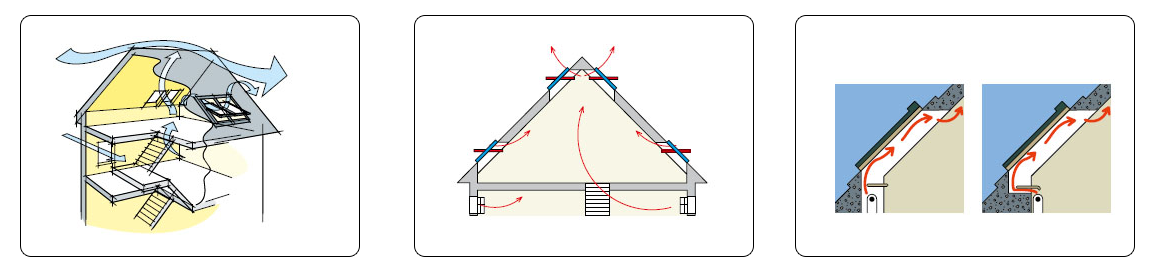

一处健康的住宅 由于在不同的楼层之间有着开放的楼梯以及斜屋顶窗,良好的水平和垂直方向的通风贯穿各个房间。中悬式的斜屋顶窗具有良好的通风功能。如屋顶两侧有窗户,则空气能够对流。室内暖 空气上升到屋顶,通过屋顶窗排出室外。请注意空气的循环,取暖设备安装在窗台下 面,热气流从架空的窗台板和窗台之间通过,这是保证生活舒适及减少冬季结露的有效措施。

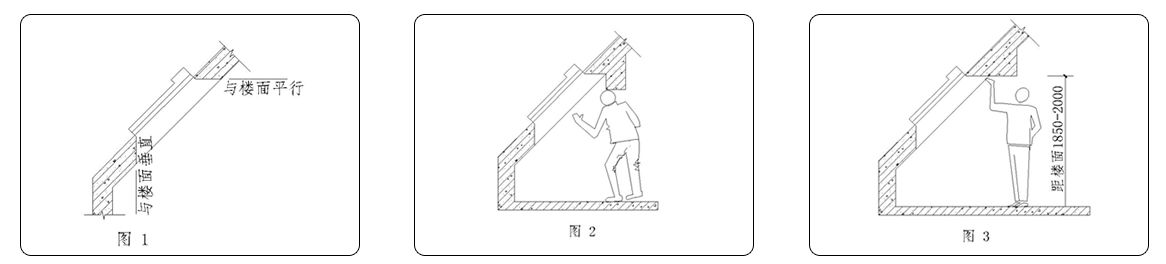

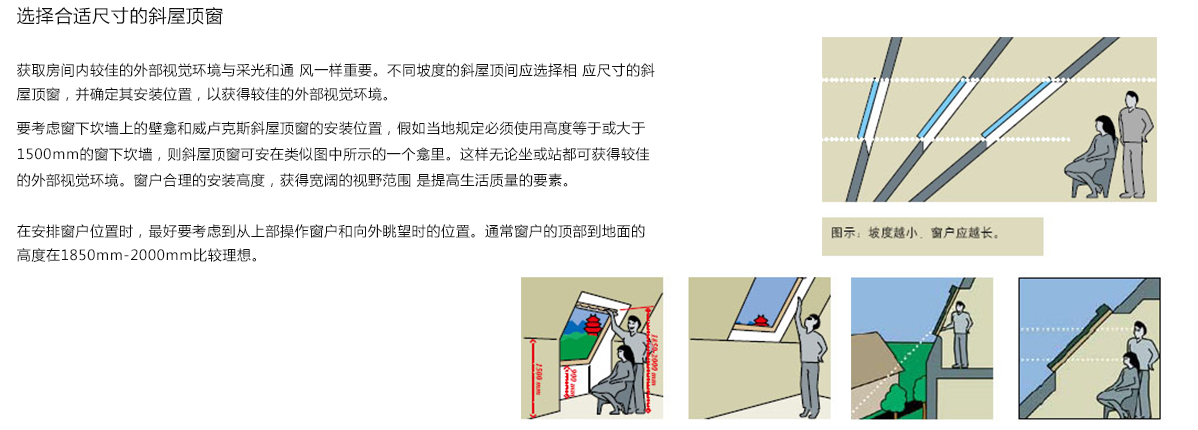

保证良好视野的设计要点



采光设计要点

威卢克斯斜屋顶窗与老虎窗的比较,玻璃面积相同的威卢克斯斜屋顶窗比老虎窗 提供更充足的采光。

一樘安装在坡度为45° 斜屋顶上的斜屋顶窗比老虎窗进光量多40% 左右。


注意坡屋顶间的基本尺度

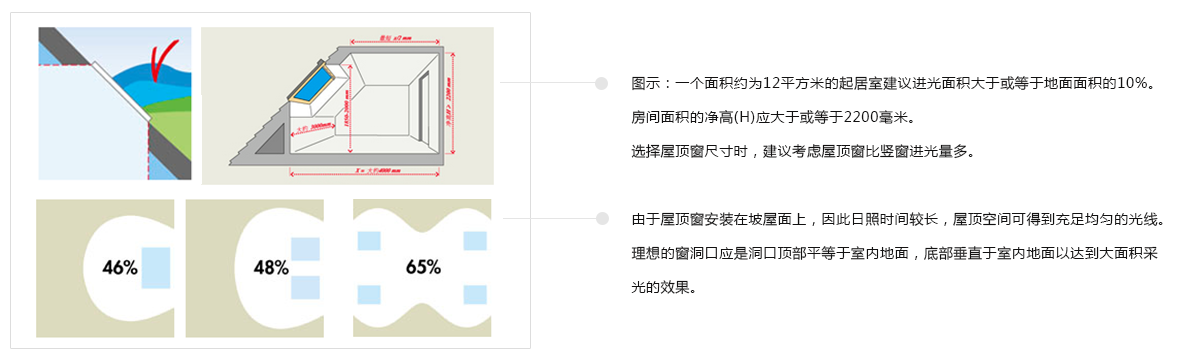

在面积为6m×6m,屋顶坡度为45度的房间安装一樘窗户,进光面积约为地坪面积的10%=3.6m2,其室内采光系数值达到2%的部份的面积,将达到室内地坪总面积的46%。


将两樘窗户安装在同一所房间的同一侧,玻璃面积同图1中的单樘窗相同,此时,室内采光系数达到2%的部份的面积有可能达到室内地坪总面积的48%左右。


假如两樘窗户各被安装在房间的两侧,玻璃面积与图1中的单樘窗相同,但光线分布可得到改善,从而使采光系数达到2%的部份的面积达到室内地坪总面积的65%左右。



技术施工


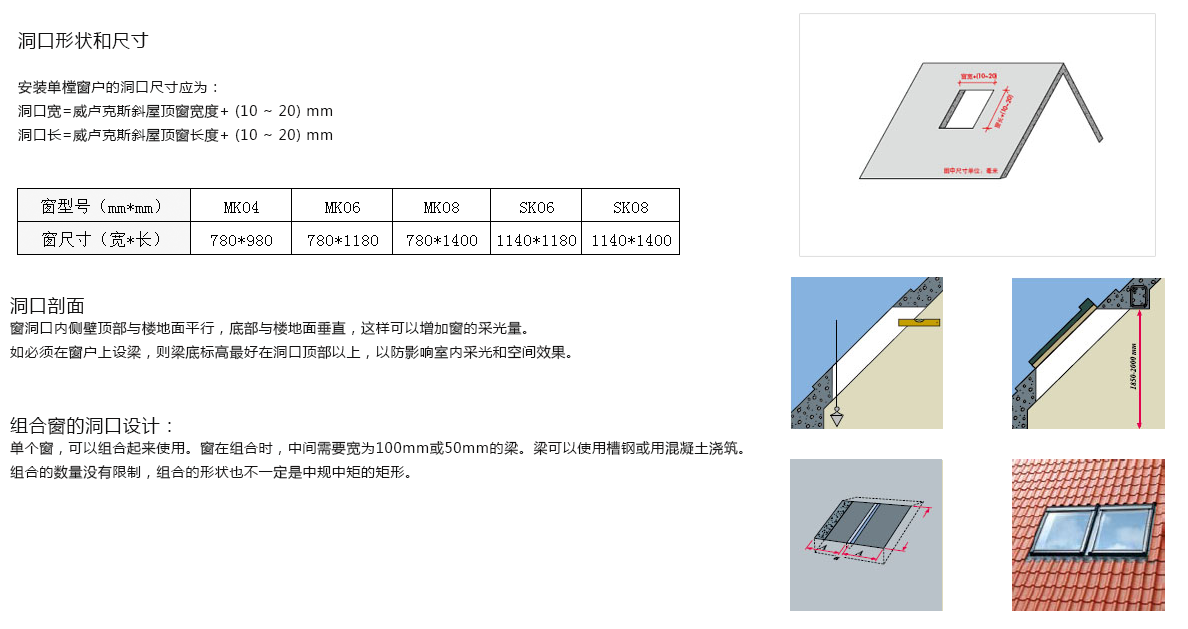

混凝土屋面洞口反梁的留设

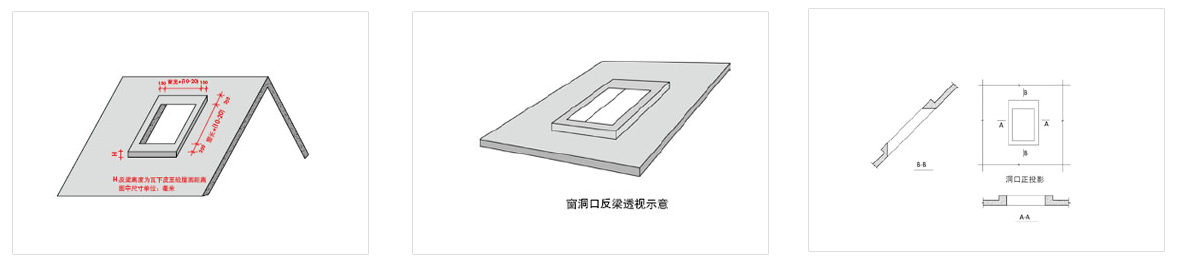

当屋面结构中瓦下皮距混凝土上表面的距离超过50毫米时,洞口周围应作反梁。其尺寸如图。


当屋面为混凝土屋面且保温层位于屋面上部时,设计人可视情况设计洞口周围反梁,反梁高出屋面混凝土板的高度为屋面设计中瓦底面至混凝土上表面的距离。设计反梁的好处在于一是提高了洞口的强度,二是有利于窗的固定,三是于洞口的防水也有一定好处。左右两侧的反梁宽度一般可设计成150mm,上下两部分的反梁宽度受屋面坡度的影响会有所变化,但一般而言,上部反梁宽度不小于250mm,下部反梁宽度不小于200mm。


请注意反梁的上下口形状,其皆为异形反梁。当设计中有其它更好的方案解决窗侧面支撑问题且同时便于施工时,此反梁亦可取消。设计反梁的同时应考虑解决洞口周围冷桥问题。
