洞口反梁设计
标签:屋顶天窗
混凝土屋面洞口反梁的留设

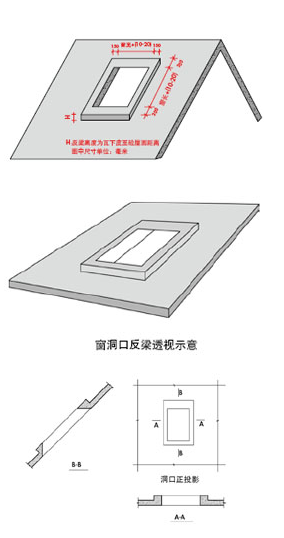

当屋面结构中瓦下皮距混凝土上表面的距离超过50毫米时,洞口周围应作反梁。其尺寸如图。
当屋面为混凝土屋面且保温层位于屋面上部时,设计人可视情况设计洞口周围反梁,反梁高出屋面混凝土板的高度为屋面设计中瓦底面至混凝土上表面的距离。设计反梁的好处在于一是提高了洞口的强度,二是有利于窗的固定,三是于洞口的防水也有一定好处。左右两侧的反梁宽度一般可设计成150mm,上下两部分的反梁宽度受屋面坡度的影响会有所变化,但一般而言,上部反梁宽度不小于250mm,下部反梁宽度不小于200mm。
请注意反梁的上下口形状,其皆为异形反梁。当设计中有其它更好的方案解决窗侧面支撑问题且同时便于施工时,此反梁亦可取消。设计反梁的同时应考虑解决洞口周围冷桥问题。
